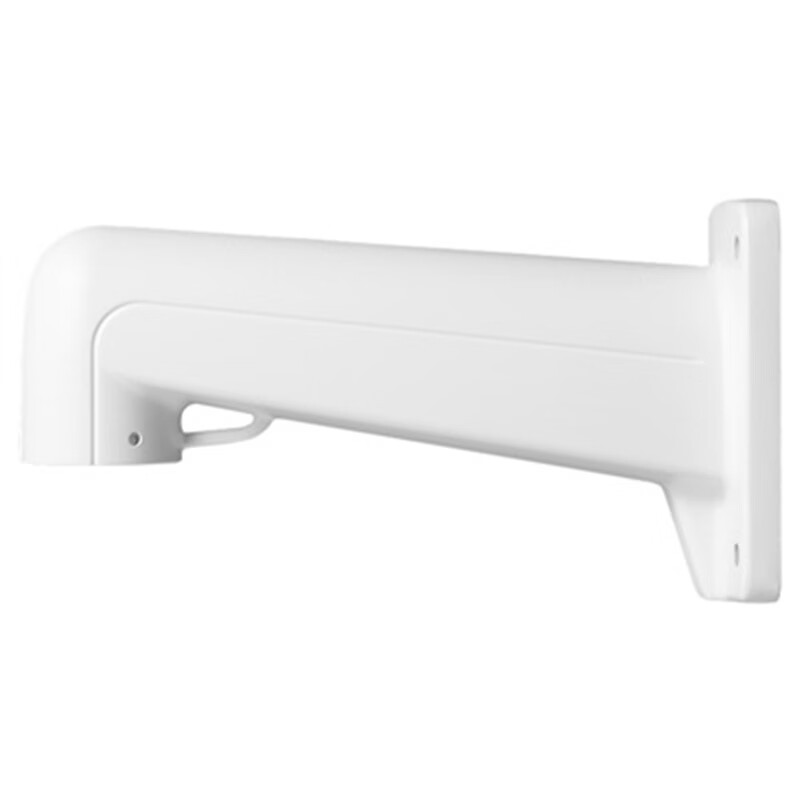

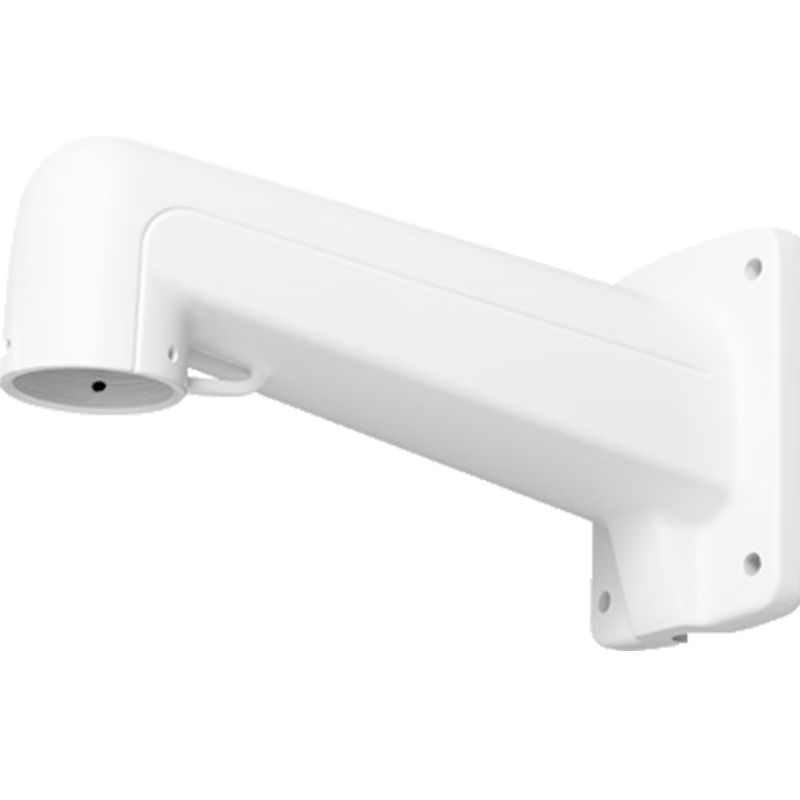

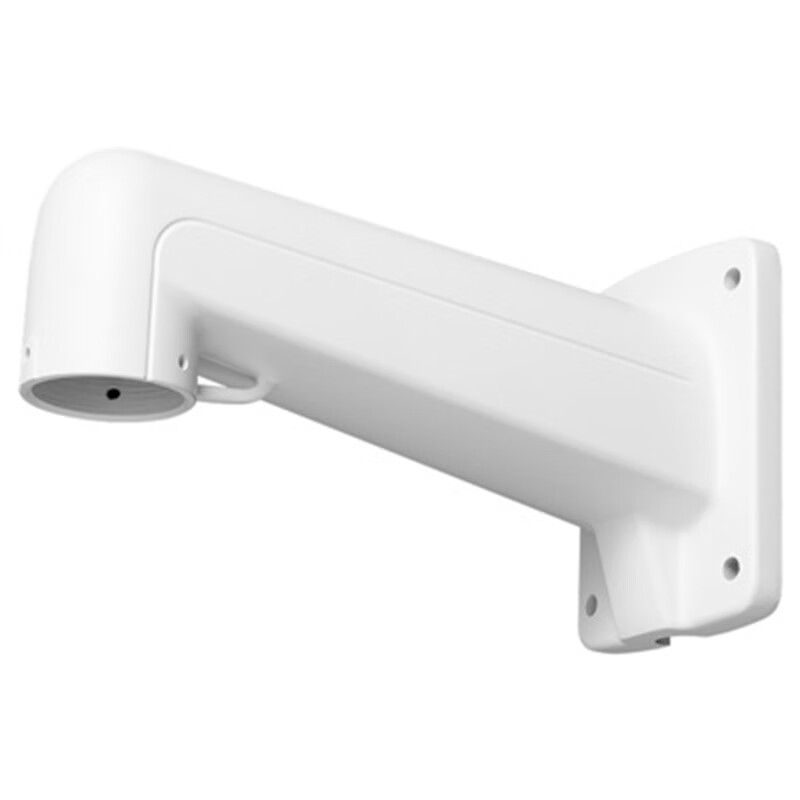

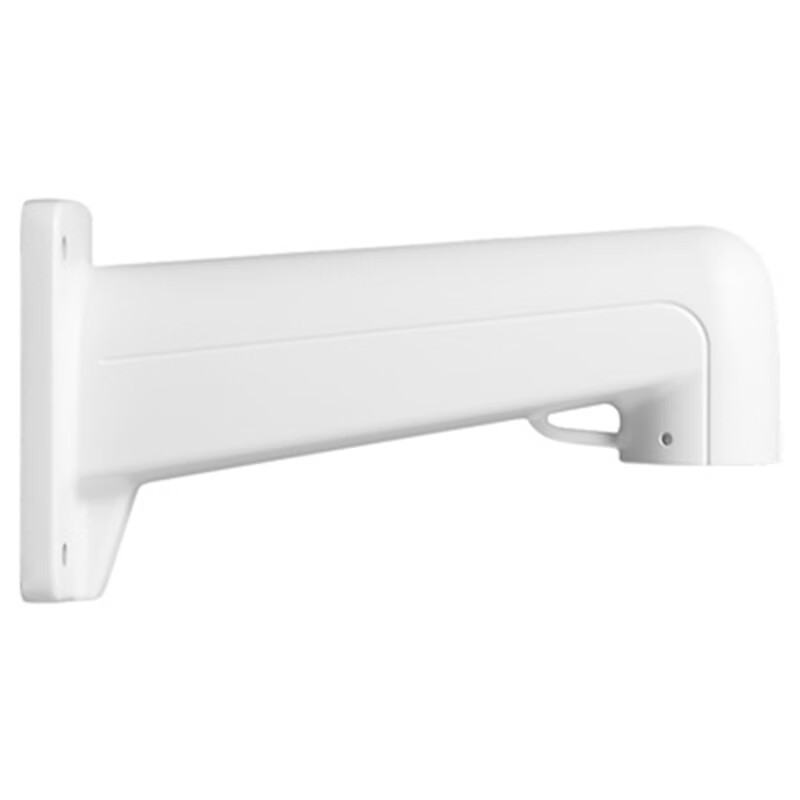

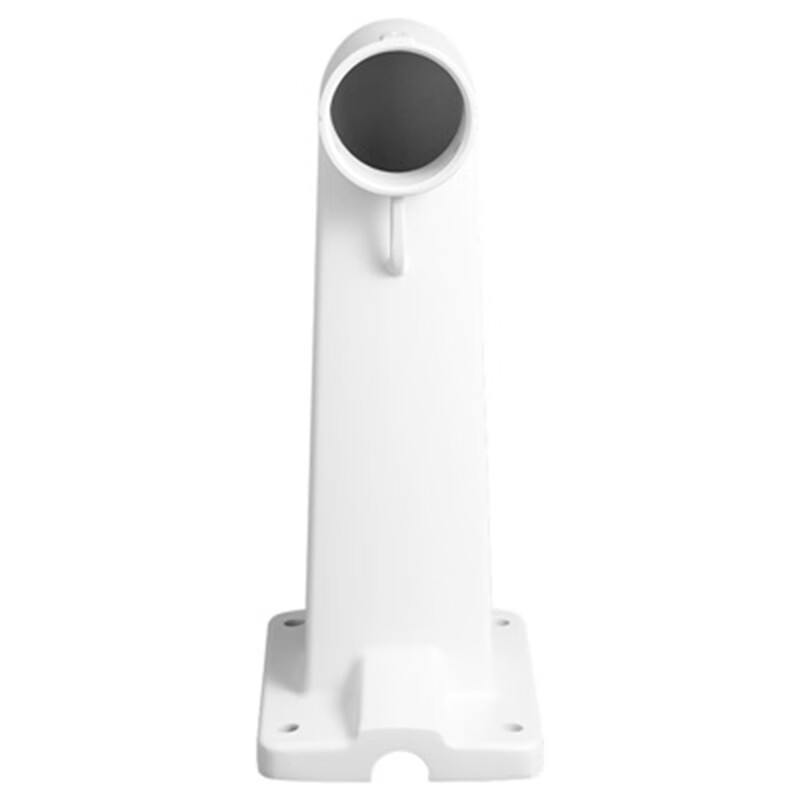

高速球机壁装支架

TL-ZJ210


防尘防水，适合室内外安装
兼容设计，适配我司在售5寸/6寸/7寸球机
大承重10Kg，满足多种需求

TL-ZJ210为高速球机壁装支架，适配兼容我司目前在售5寸/6寸/7寸高速球机，可广泛应用于室外监控场所，如商铺、饭店、酒店、公司、仓库、车库、超市、商场、学校等。

产品尺寸 :135mm*100mm*251mm

重量 :392g

大承重 :10Kg

使用环境 :适合室内外壁装

包装清单
:高速球机壁装支架：1个
:螺钉孔定位标贴：1个
:支架安装螺钉：3个
:膨胀螺栓：4个
:快速安装指南：1个

*由于产品版本、批次、生产供应因素的实时变化，为尽可能提供准确的产品信息、功能参数、外观细节，TP-LINK可能实时调整以上页面中的文案表述和图片、视频效果等内容，以求与实际产品一致。如遇确有进行上述修改和调整必要的情形，恕不专门通知。

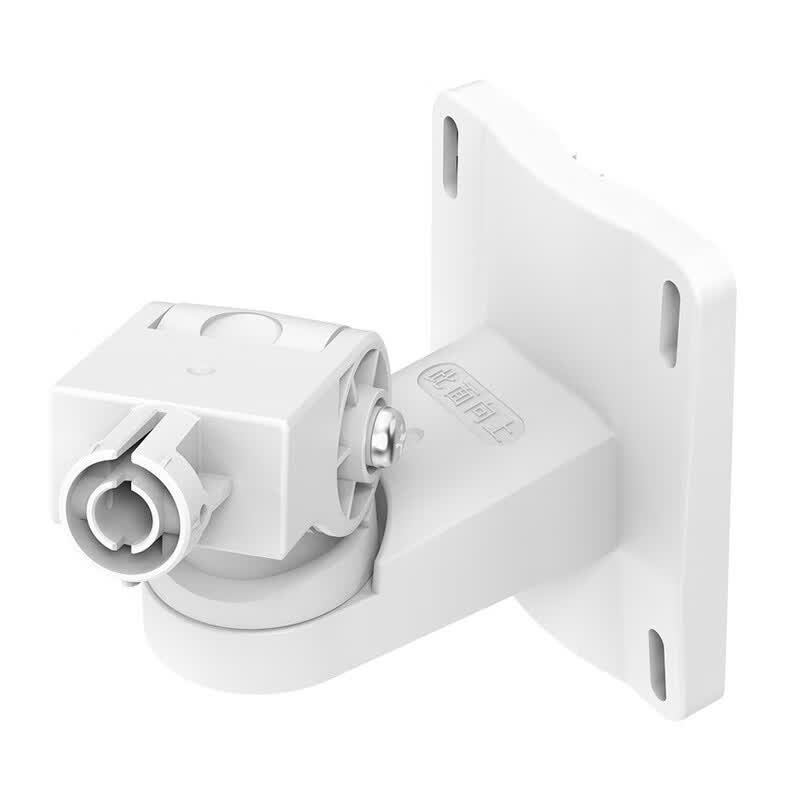

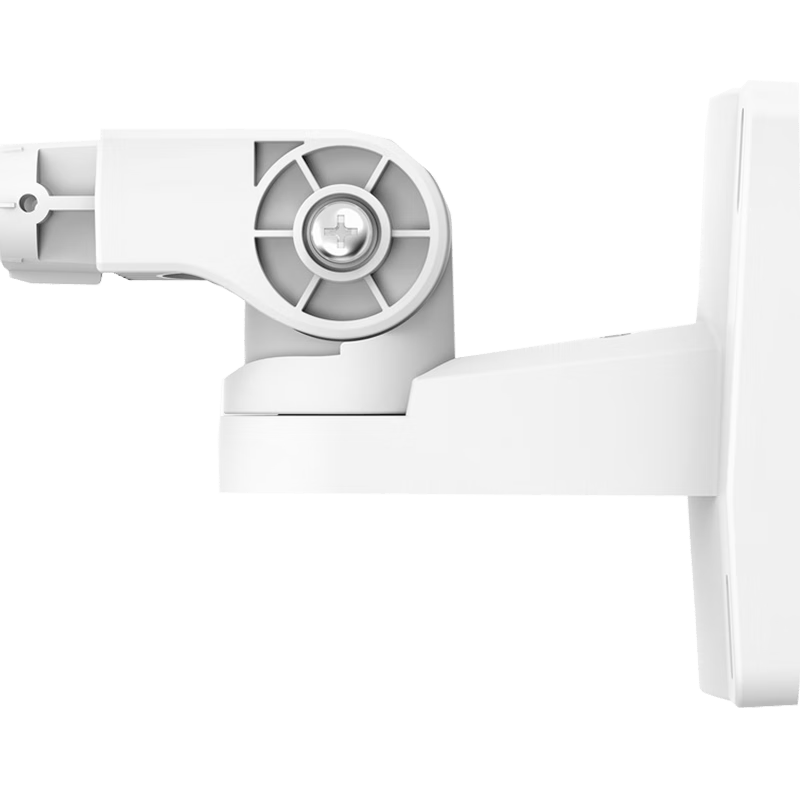

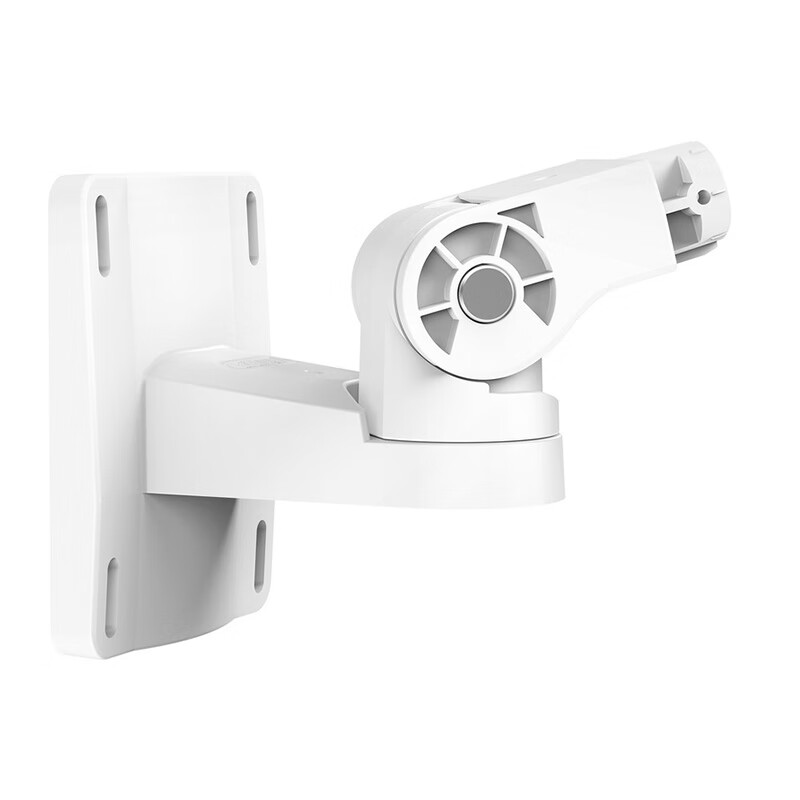

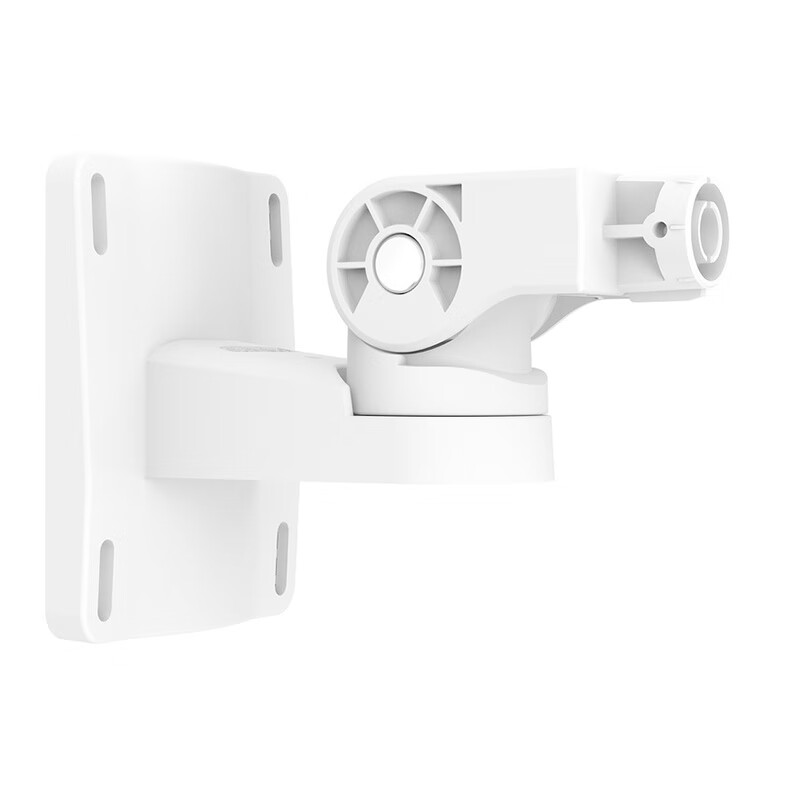

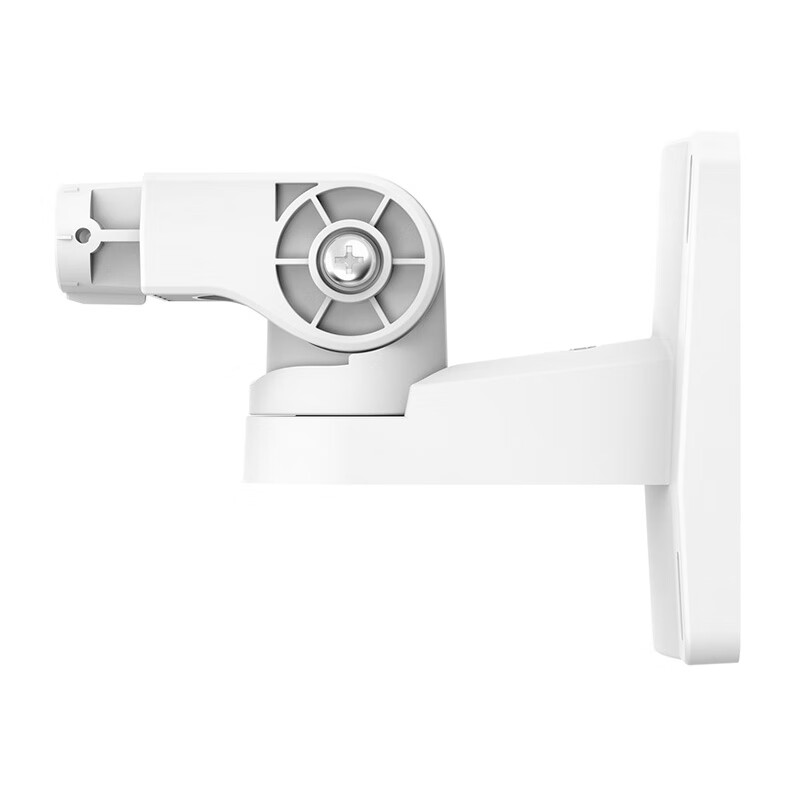

TL-ZJ610

适配TP-LINK室外无线网桥，安装俯仰角随意可调，网桥对准轻松便捷
水平转轴：支持360°全向调节，每10°可调，给安装布网提供更多选择
垂直转轴：支持-30°~30°俯仰角变化调节，每5°可调，覆盖多数俯仰角变化需求
支架主体采用室外专用耐候PC+10%GF材质，玻纤增强材料，结构强度更高，可适应室外恶劣安装环境
支架金属部分采用镀锌镍合金材质，可满足72H盐雾测试，防锈能力优秀，室外表现出众
整机重量90g，大承重3Kg，轻便强韧
防尘防水，兼容室内外安装设计，支持壁挂、抱杆安装多种方式，安装环境灵活
配送六角扳手，轻松调节方向

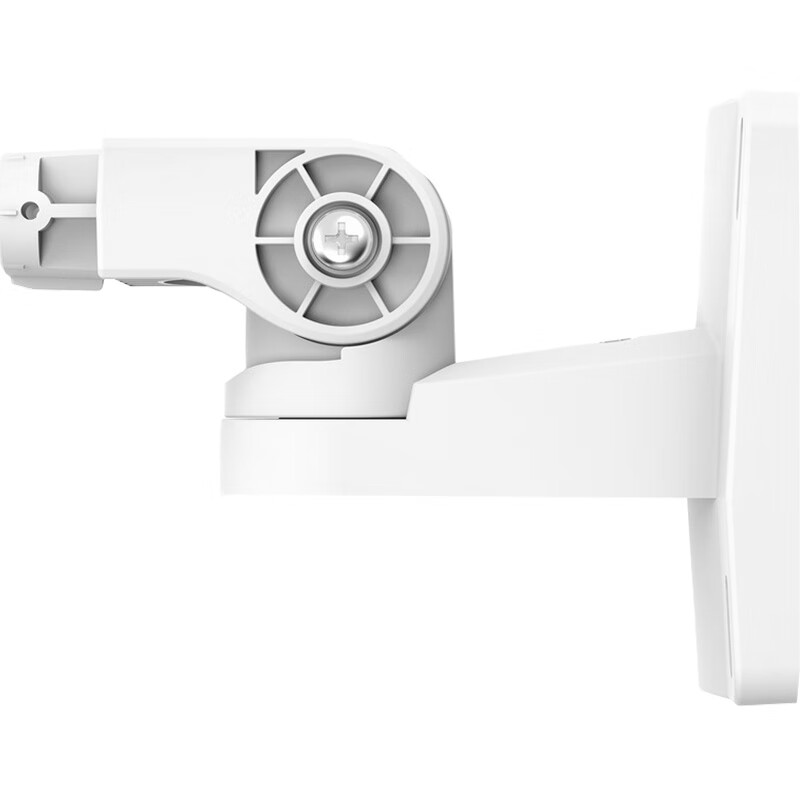

1.    网桥安装支架     TL-ZJ610
搭配室外网桥使用，调节网桥方向，网桥对准更轻松快捷

2.    产品使用场景
支持俯仰角、水平角度调节，应对工地等俯仰角变化大场景，搭配网桥信号指示灯，轻松实现网桥对准

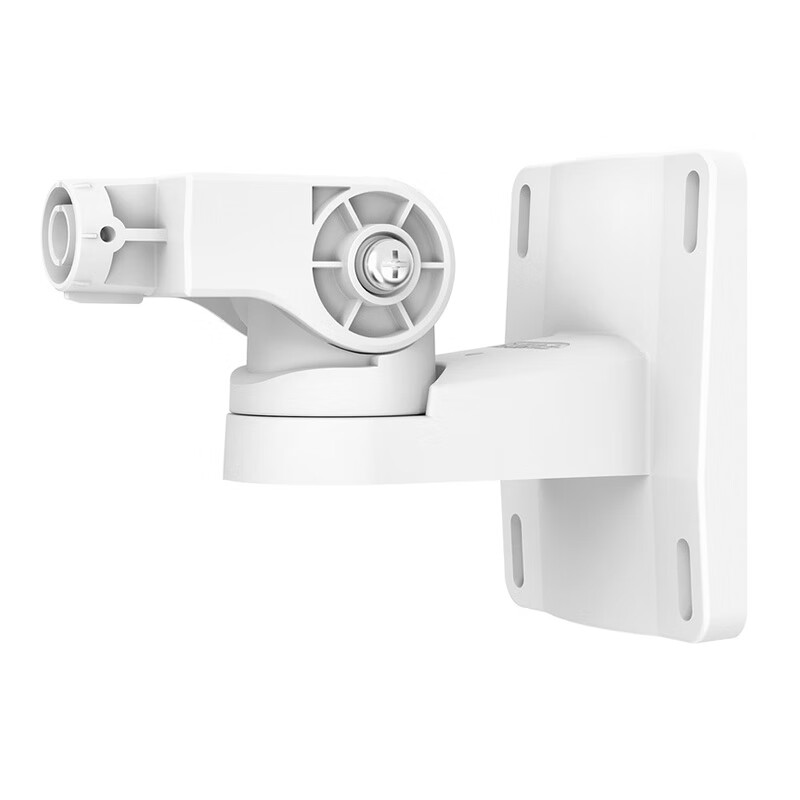

3.     结构介绍
主要包括调节螺钉、固定螺钉、金属转轴、垂直转轴、水平转轴、安装支架

调节螺钉：拧紧可固定支架角度，拧松可进行水平、垂直方向调节，一颗螺钉实现水平转动与垂直转动的双向调节，方便操作（配送六角扳手，调节更加轻便）
水平转轴：支持360°全向调节，每10°可调，给安装布网提供更多选择。
垂直转轴：支持-30°~30°俯仰角变化调节，每5°可调，覆盖多数俯仰角变化需求。
连接处：子母卡扣设计，固定安装方向，连接稳定牢固
金属转轴、固定螺钉：采用镀锌镍合金材质，可满足72H盐雾测试，防锈能力优秀
安装支架：支持挂墙安装和抱杆安装多种方式，安装环境灵活
壳体材质：优质室外专用耐候PC+10%GF材质，玻纤增强材料，结构强度更高，可适应室外恶劣安装环境

产品规格

产品尺寸 :114mm*100mm*88mm

重量 :90g

大承重 :3Kg

适用环境 :适合室内外壁挂/抱杆安装

使用温度 :-30℃~70℃

包装清单
:网桥安装支架：1个
:快速安装指南：1个
:螺钉孔定位标贴：1个
:支架安装螺钉：4个
:挂墙螺钉：4个
:膨胀胶管：4个
:塑料扎带：2个
:六角扳手：1个

适用机型

新机支持情况
:TL-S210-1KM套装
:TL-S510G-15KM套装

旧机型支持情况（2024年5月起）
:TL-S2-1KM录像机端&TL-S2-1KM摄像头端
:TL-S5-5KM录像机端&TL-S5-5KM摄像头端
:TL-S5G-5KM录像机端&TL-S5G-5KM摄像头端
:TL-S5G-15KM录像机端&TL-S5G-15KM摄像头端
:TL-XS5G-5KM录像机端&TL-XS5G-5KM摄像头端
:TL-S2-1KM
:TL-S5-5KM
:TL-S5G-5KM
:TL-S5G-15KM
:TL-XS5G-5KM

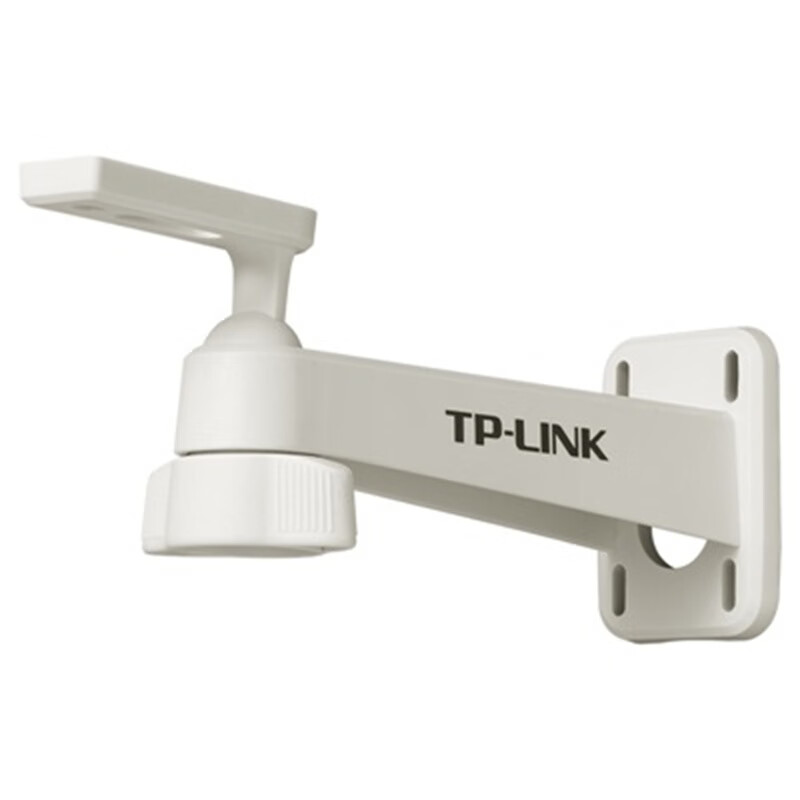

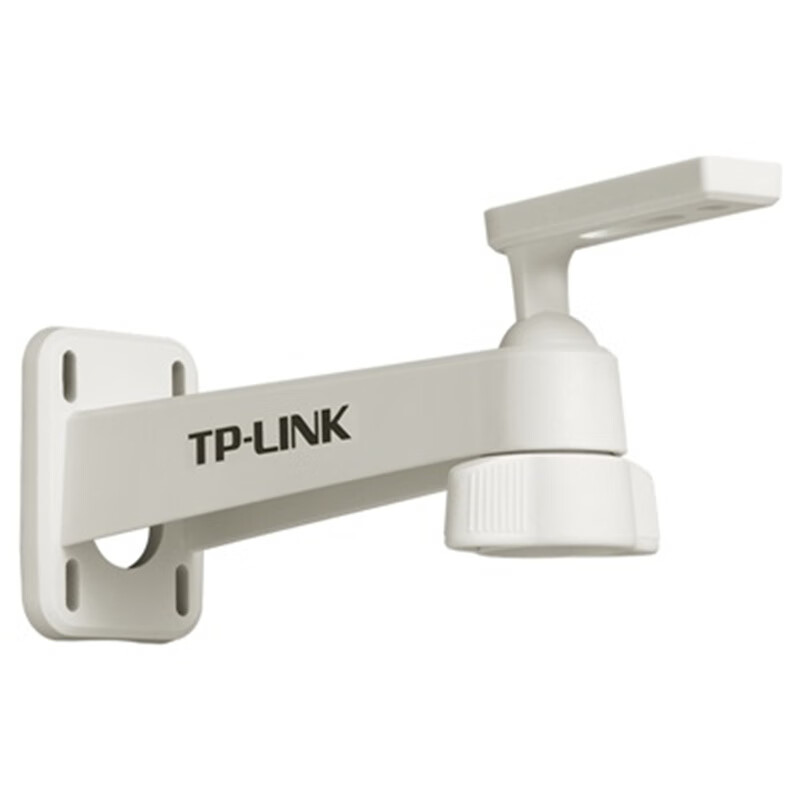

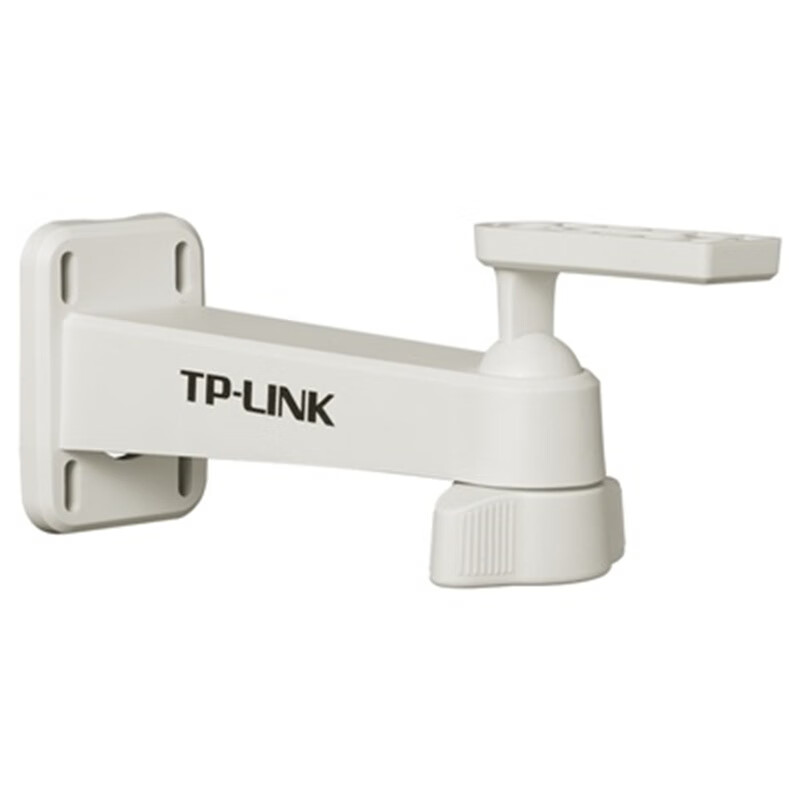

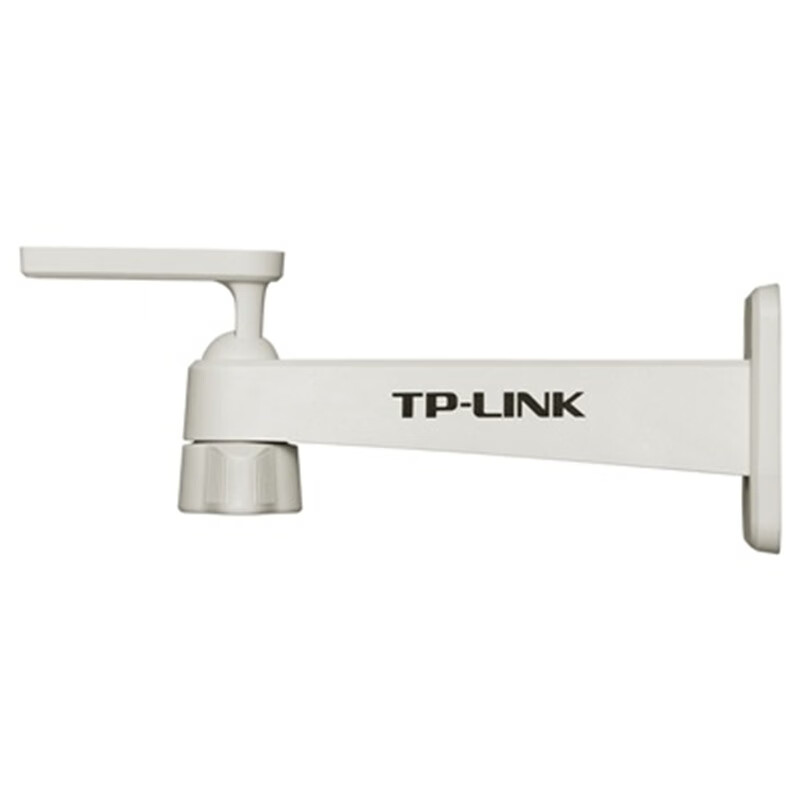

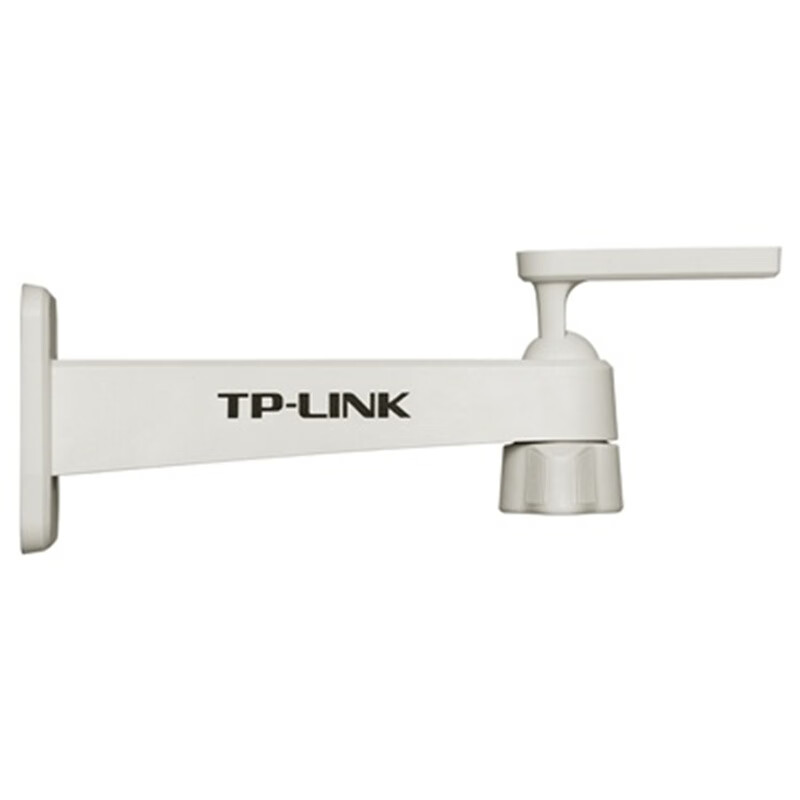

筒型壁装支架

TL-ZJ110

• 防尘防水，适合室内外壁装

• 兼容设计，支持壁装、抱杆和吊顶安装

• 大承重1.0KG，支持配合TP-LINK筒形摄像机使用
